一、MPI轉以太網適配器的介紹
UNNET-MPI MPI轉以太網適配器
訂貨號：UN 972-0CE20-0XA0
1、接口描述
通訊模塊共有四個接口：DB9通訊公口X1、DB9通訊母口X2、RJ45通訊口X3和外部電源端子X(jué)4。
①DB9通訊公口X1：可直接插入S7系列PLC的通訊口，支持PPI口、MPI口或者PROFIBUS口。
②DB9通訊母口X2：直通型：連接西門子系列通訊設備
橋接型：連接其他廠家通訊設備。
③RJ45通訊口X3：遵循以太網接線標準，支持10/100M波特率自適應，支持線序（交叉T568A/直連T568B）自適應。
④外部電源端子X(jué)4：可連接24v直流電源；插入到PLC通訊口后，無需外接電源供電。
⑤恢復出廠設置：如遇到通訊問題、參數修改混亂、忘記IP等問題時可恢復出廠默認參數。重新進行參數的修改和定義。（按住四到五秒，BUS燈閃爍即完成）
2、硬件及接口圖
3、參數修改的方式
UN NET-MPI適配器，自帶IP，默認192.168.1.188，我們連接上該模塊后可通過以下兩種方式修改該適配器的IP地址及其他所需基本參數。
（1）網頁登錄

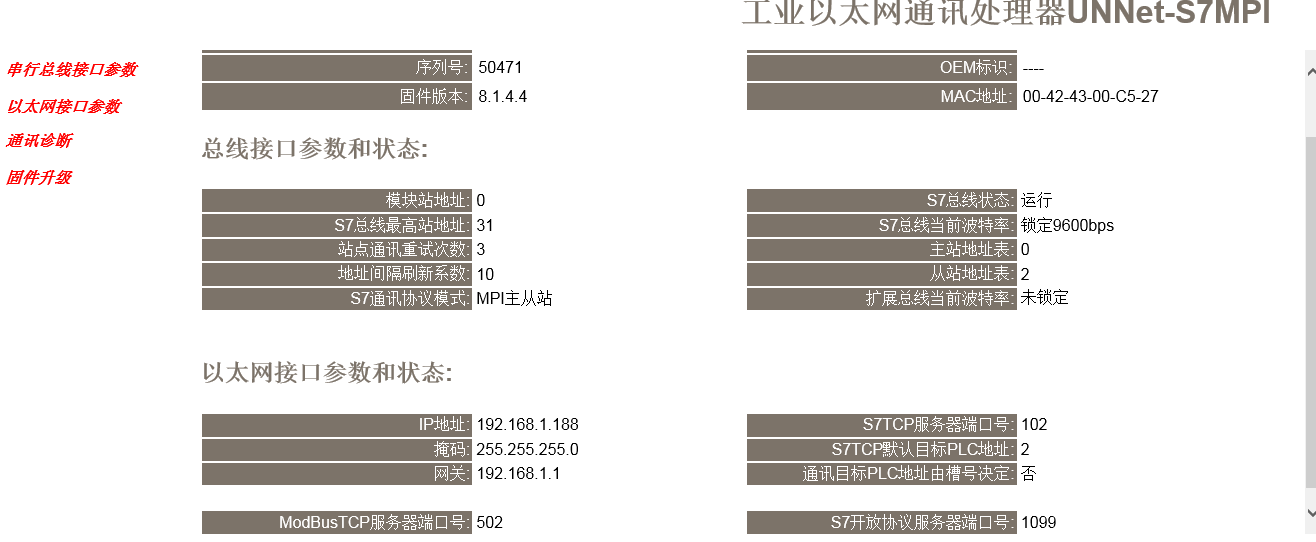

網頁登錄默認IP：192.168.1.188，出現改參數修改畫面。如下圖所示：
（2）軟件登錄

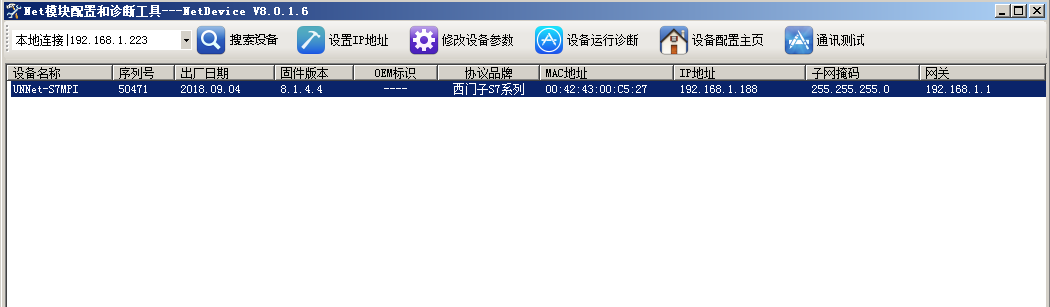

設備連接完成后，搜索設備后即可修改IP及其他所需參數。如圖所示：
4、指示燈的狀態顯示
通訊模塊包括四個 LED 指示燈：位于面板上的紅色 Pwr 電源指示燈、綠色 Bus 總線指示燈以及位于以太網 X3 接口 RJ45 插座上的黃色 Link 指示燈和橙色 Active 指示燈。
紅色 Pwr 指示燈
Pwr 指示燈用來指示通訊模塊是否有電源供電。
綠色 Bus 指示燈
Bus 指示燈用來指示 S7 總線的狀態。
以太網插座黃色 Link 指示燈

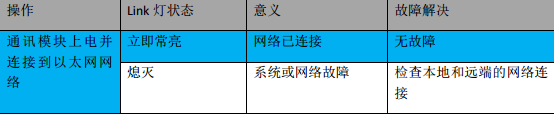

Link 指示燈位于以太網的 RJ45 插座上方，用于指示以太網鏈路是否建立。當通訊模塊的以太網接入網絡后 Link 燈將常亮。
以太網插座橙色 Active 指示燈

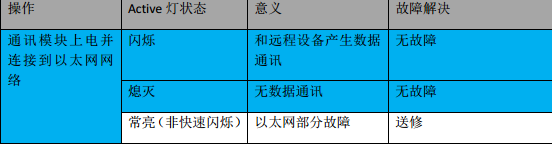

Active 指示燈位于以太網的 RJ45 插座下方，用于指示以太網數據通訊是否激活，如果有數據通訊 Active 燈將閃爍。
（未完待續）
