一、通信網絡在工控領域的應用現狀及前景
近年來，網絡成為工控領域的一個發展熱點之一，也是自動化產品的趨勢。所以，很多客戶在選型時需要有網絡功能的設備，特別是無線網絡，比之有線網絡可以大大降低成本，并且提高工作效率和準確性，并且可以實時掌握設備現在的工作情況。
就這一現狀，億維推出了以太網系利的PLC：UN124E、UN124XPE以及UN126E，可以解決客戶對于網絡這一功能的需求。
二、針對億維自主研發的以太網庫以及124E、124XPE和126E專用的Unitool工具的使用心得整理如下：
1.以太網庫及Unitool工具的下載地址：http://www.sdhuoniao.cn/download.aspx

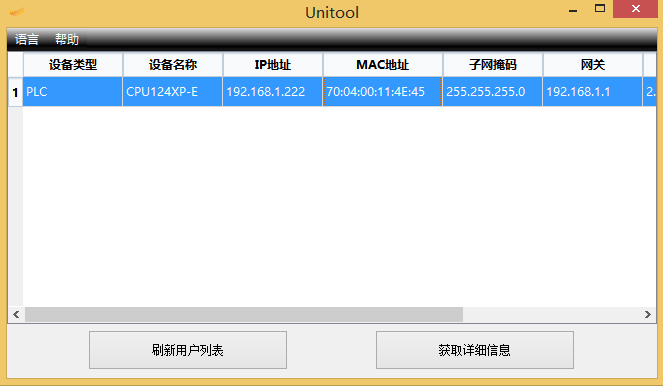

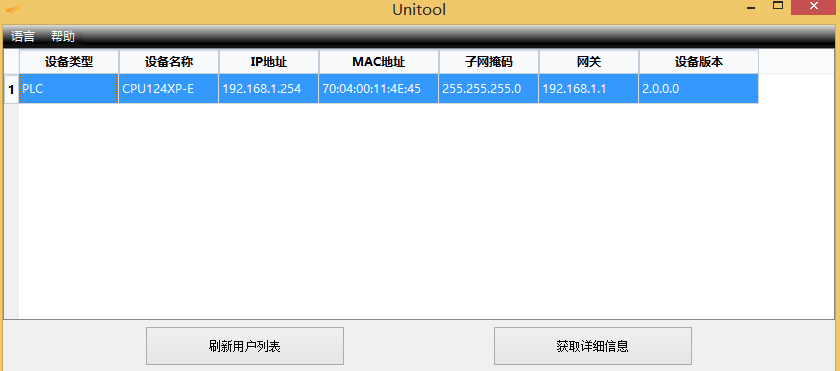

2.CPU的IP設置。CPU的IP設置有2個辦法：①通過Unitool工具修改，下面以124XPE的修改為例，這是通過Unitool工具搜索到的IP地址，雙擊IP地址之后
可以在PLC信息里修改IP地址，子網掩碼和網關。更改完之后點擊修改，PLC斷電重啟。
這個是更改完之后的IP。
②通過億維自主研發的以太網庫更改。
這個是通過庫編寫的IP地址（關于庫的使用，下面會詳細寫到）。這個方法不會更改CPU本身的IP，只是通過TCP/IP通訊的時候，別的設備讀到的IP會是程序里的IP。
三、PLC的連接
CPU124E、124XPE和126E的默認地址為192.168.1.254，將電腦網段改為192.168.1.XXX。

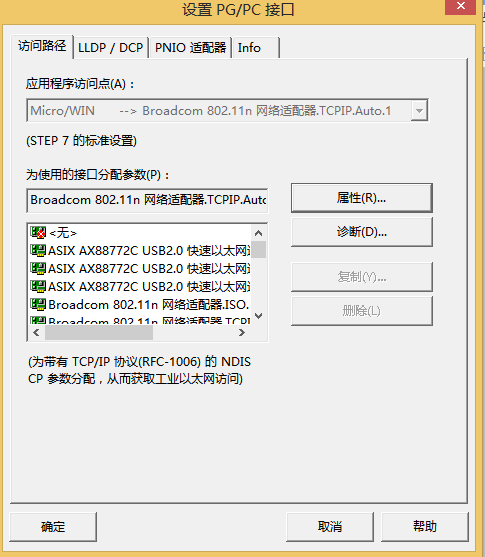

在PG/PC接口里選擇自己電腦的網卡驅動。

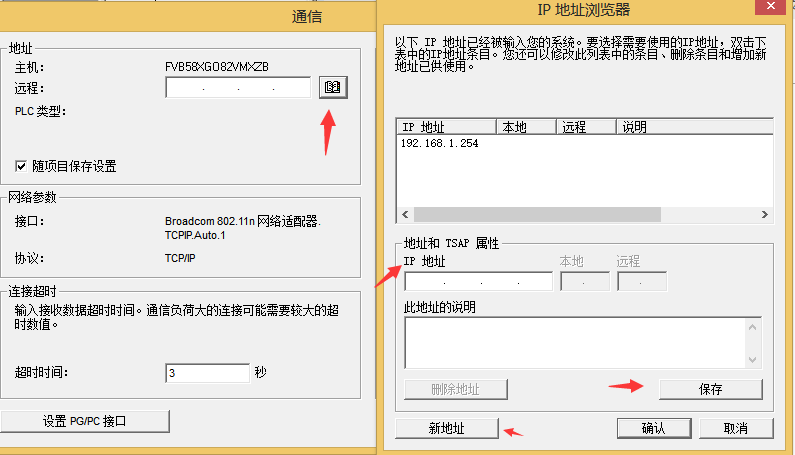

設置好之后點擊右側小書圖表，點擊新地址，在上面的IP地址里輸入192.168.1.254，點擊保存。雙擊刷新就可以找到PLC了。
四、TCP/IP庫的使用方法

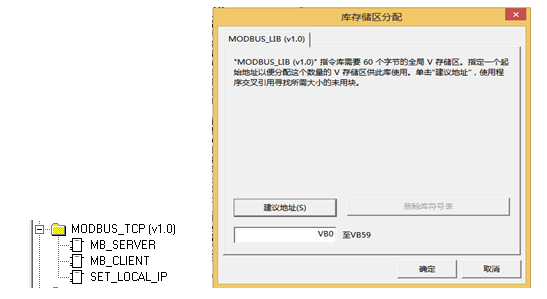

在上面的網址下載TCP/IP庫之后，添加完成，并分配庫存儲區。
庫存儲區不能與其他程序使用的存儲區沖突。
|
UniMAT CPU120E系列以太網PLC的 MODBUS-TCP 地址映射表 |
||||
|
Modbus 功能 CPU124E和124XPE |
||||
|
代碼 |
功能 |
地址范圍 |
數據區 |
CPU地址 |
|
01 |
讀單個/多個線圈 |
1~128 |
數字量輸出過程映像區 |
Q0.0 ~ Q15.7 |
|
05 |
寫單個線圈 |
1~128 |
數字量輸出過程映像區 |
Q0.0 ~ Q15.7 |
|
15 |
連續寫多個線圈 |
1~128 |
數字量輸出過程映像區 |
Q0.0 ~ Q15.7 |
|
02 |
讀離散輸入 |
10001~10128 |
數字量輸入過程映像區 |
I0.0 ~ I15.7 |
|
04 |
讀輸入寄存器 |
30001~30032 |
模擬量輸入過程映像區 |
AIW0 ~ AIW62 |
|
03 |
讀單/多個保持寄存器 |
40001~49999 |
VW 數據區 |
VW0 ~ VW10238 |
|
06 |
寫單個保持寄存器 |
|||
|
16 |
連續寫多個保持寄存器 |
|||
MB_SERVER 從站初始化
1個從站可以和4個主站通訊。
EN是使能位建議使用SM0.0。
REQ是請求位，上升沿有效。
PORT是對應的TCP服務器的端口號。
MAX_REG是開放MODBUS從站的V區大小。
REG_START是開放MODBUS從站的V區的起始地址。
STATUS是返回狀態值。
DONE_BIT是完成標記。
ERROR_BIT是出錯標記。
返回值錯誤STATUS（16#**）：
0000是執行無錯誤。
0002是已初始化過。
0004是超出V區大小。

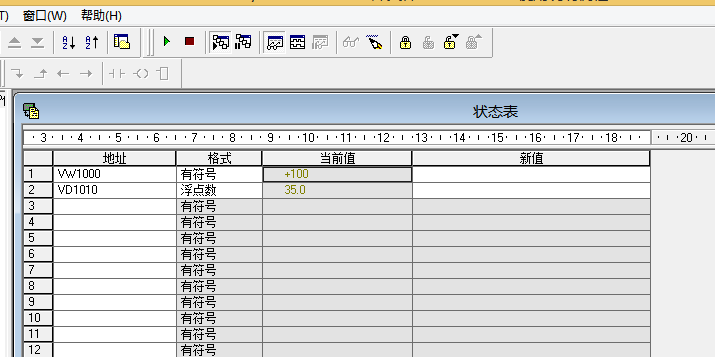

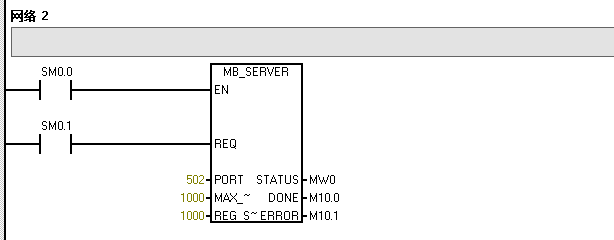

上面網絡表示：讀取4X0001~4X1000存放到VW1000開始的1000個字里。

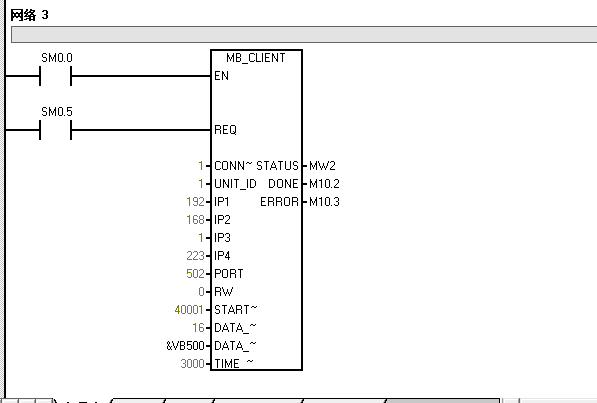

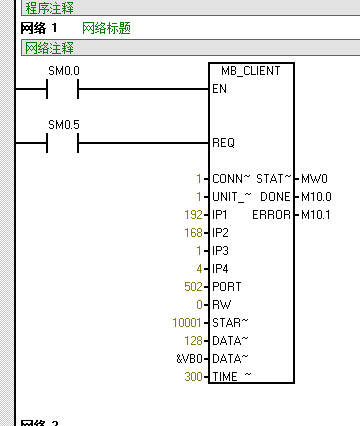

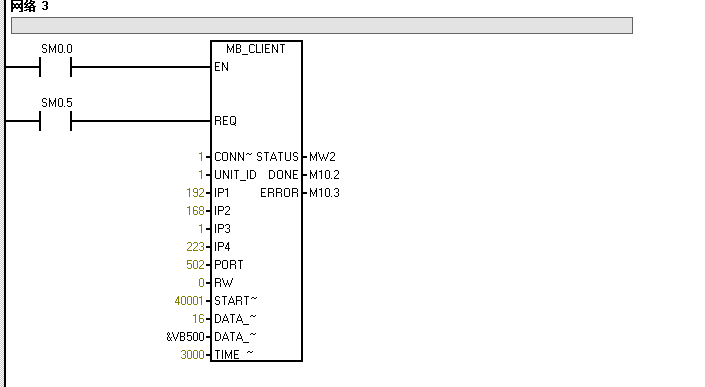

MB_CLIENT 主站初始化
1個主站可以和4個從站通訊。
REQ是通信請求上升沿輸出一次通信請求
CONNECT_ID是連接數ID，數值范圍1~4，CPU124E個124XPE最多支持4個連接要求每個連接ID好不能相同。
UNIT_ID是設備連接ID，需要與服務器對于的ID相同。
IP1是被訪問的服務器IP地址第1個字節。
IP2是被訪問的服務器IP地址第1個字節。
IP3是被訪問的服務器IP地址第1個字節。
IP4是被訪問的服務器IP地址第1個字節。
PORT是MODBUS_TCP 以太網端通信口號。
RW是0： 讀； 1：寫。
START_ADDR是MODBUS 訪問地址。
DATA_NUM是MODBUS數據讀/寫長度。
DATA_PTR是讀/寫數據在PLC中存放的起始地址。
錯誤返回值RET_VAL（16#**）：
0000是執行無錯誤。
0003是連接ID錯誤。（這個錯誤不會清零，除非修改ID）
0005是未連接。
0007是接受區域不存在。
0008是等待應答。
0009是網線未插入。
000D是區域不支持或越界。
0201是從站返回非法功能碼。
0202是從站返回非法數據地址。
0203是從站返回非法數據值。
0204是從站返回從站設備故障。
0208是功能碼錯誤
0209是從站應答長度錯誤。
020A是從站應答起始地址錯誤。
020B是從站應答單元數量錯誤。
020C是從站應答超時錯誤。
020D是地址不可寫錯誤。
020E是地址為定義錯誤。
0210單原數量錯誤。
0211是讀寫位錯誤。
注：以上錯誤除了0003（連接ID錯誤）之外，其余錯誤只能通過傳送的方式留下，如下：

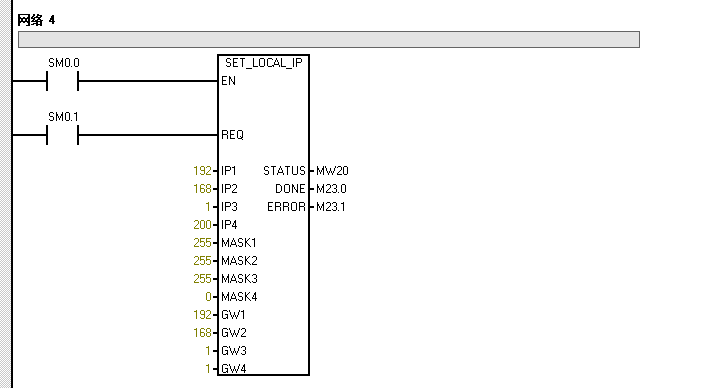

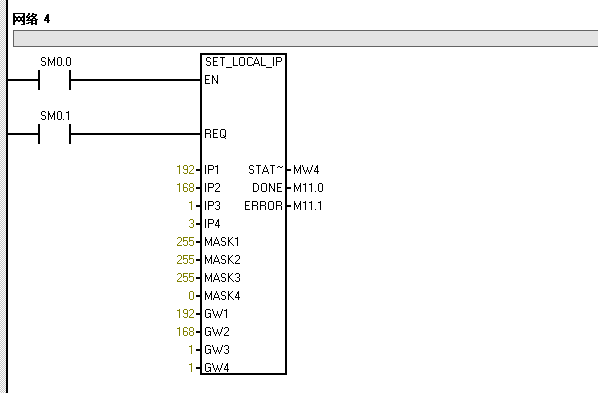

SET_LOCAL_IP IP地址初始化
EN是使能位，推薦使用SM0.0。
REQ是請求位，推薦使用SM0.1，上電上升沿觸發一次即可。
IP1是PLC本機 IP地址第1個字節。
IP2是LC本機 IP地址第2個字節。
IP3是PLC本機 IP地址第3個字節。
IP4是 PLC本機 IP地址第4個字節。
MASK1是PLC本機 子網掩碼第1個字節。
MASK2是PLC本機 子網掩碼第2個字節。
MASK3是PLC本機 子網掩碼第3個字節。
MASK4是PLC本機 子網掩碼第4個字節。
GW1是PLC本機 網關地址第1個字節。
GW2是PLC本機 網關地址第2個字節。
GW3是PLC本機 網關地址第3個字節。
GW4是PLC本機 網關地址第4個字節。
STATUS是狀態值: 0000 表示工作正常。
DONE是完成位。
ERROR是錯誤值。
五、實際應用

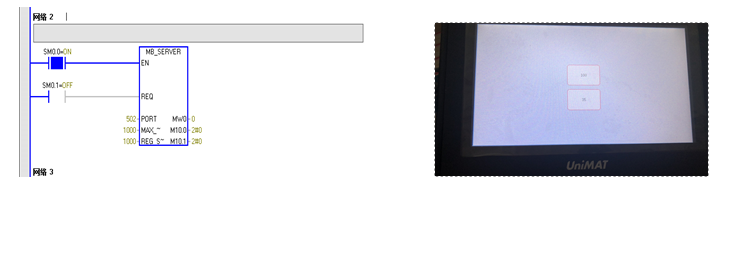

①與億維HMI通訊。

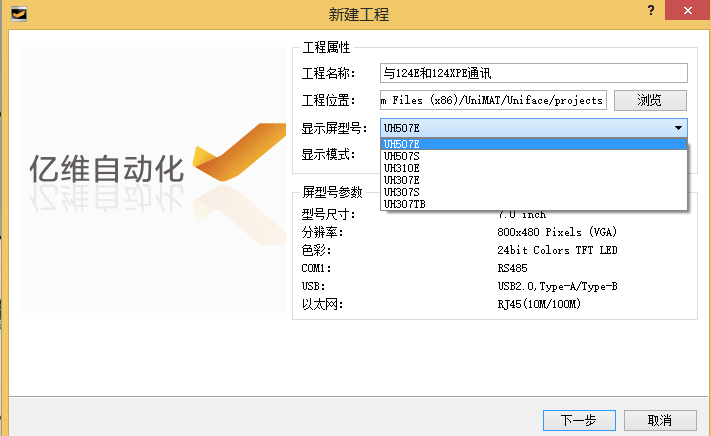

新建一個工程，在觸摸屏型號里選擇最后字母為E的顯示屏（E是帶網口），單擊下一步

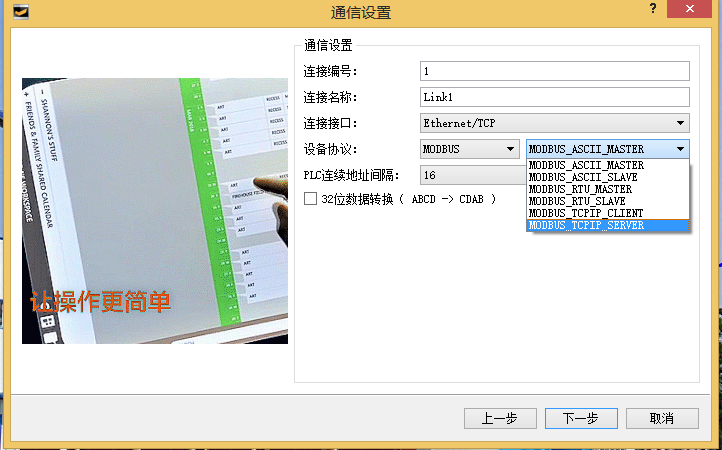

在通訊設置界面，連接接口選擇Ethernet/TCP,設備協議選擇MODBUS，從站和主站在下拉框內選擇即可，單擊下一步。

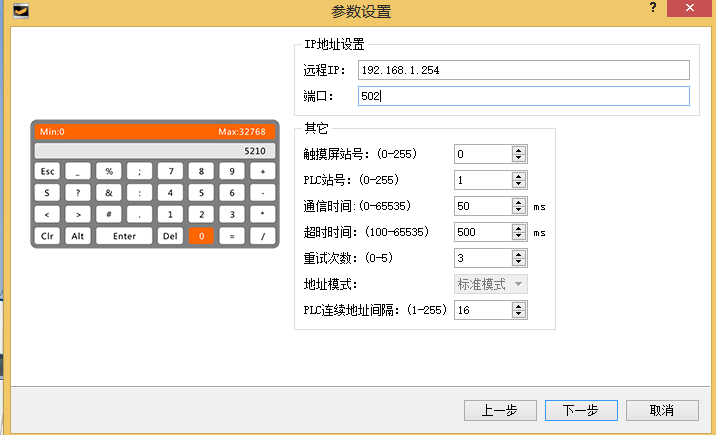

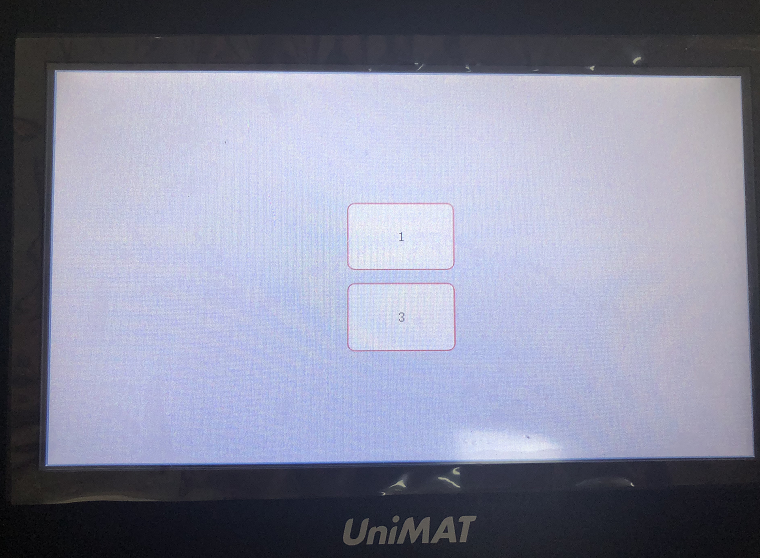

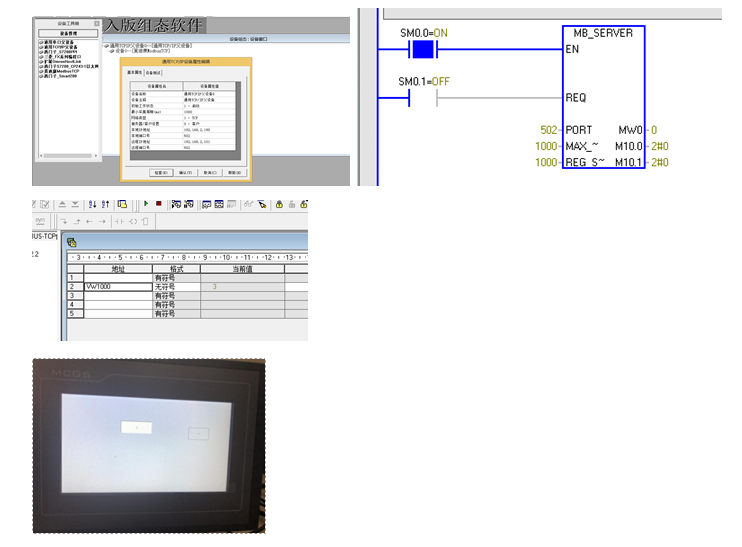

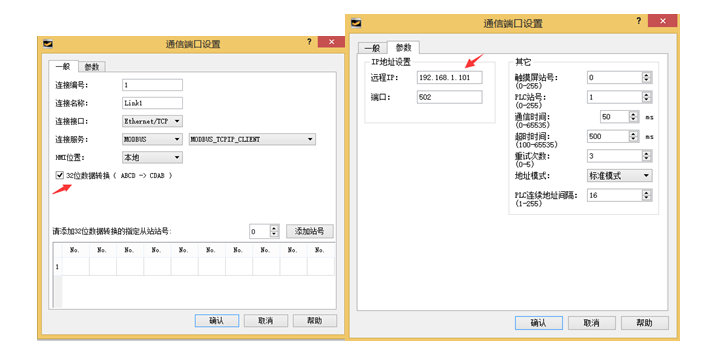

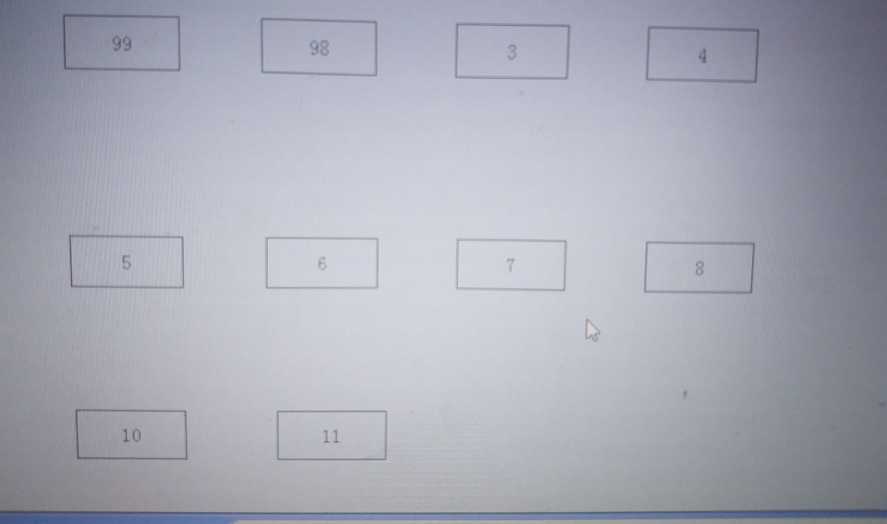

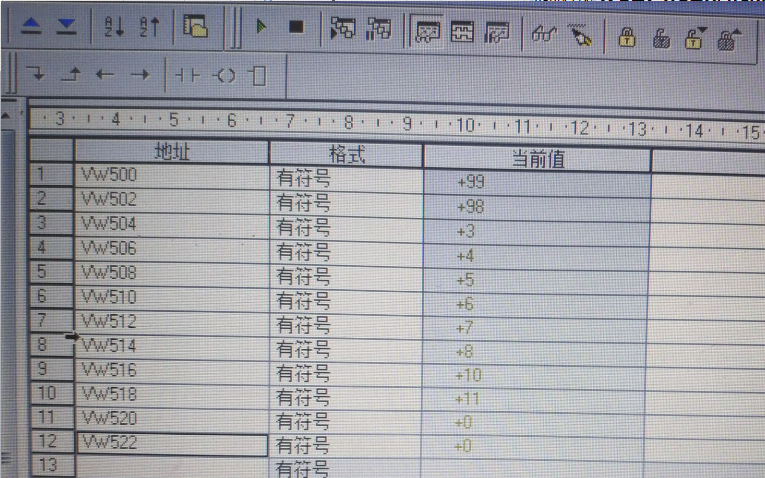

在參數設置界面設置遠程IP和端口號和PLC相同即可。下面是PLC為主，HMI為從的實例。
下面是PLC為從，HMI為主的實例。
需要注意32位的數據轉換和遠程IP地址。
與MCGS通訊：

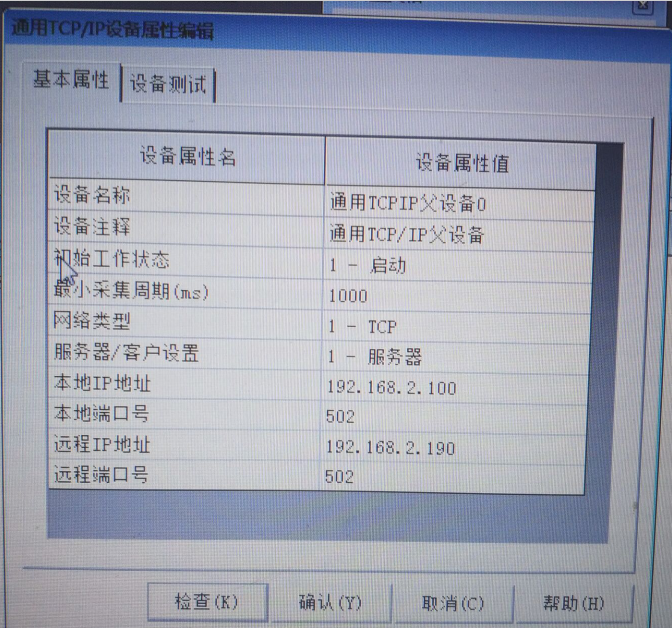

MCGS做客戶端，PLC做服務器
MCGS做服務器，PLC做客戶端
另外，也可以直接選擇Smart驅動直接使用。
從站初始化
1個主站可以和4個從站通訊。
